ステンレス 粉末用入れ駒型サンプラー

粉末用入れ駒型サンプラー

【特徴】

  • 流動性のある粉末や顆粒を個別に採取するサンプラーです。
  • 縦断的に複数個所から採取できます。
  • ポケット部(スロット)に別売の入れ駒を挿入して採取します。

    必ず必要数の入れ駒を一緒にご購入下さい。

  • 高品質ステンレス316L製。

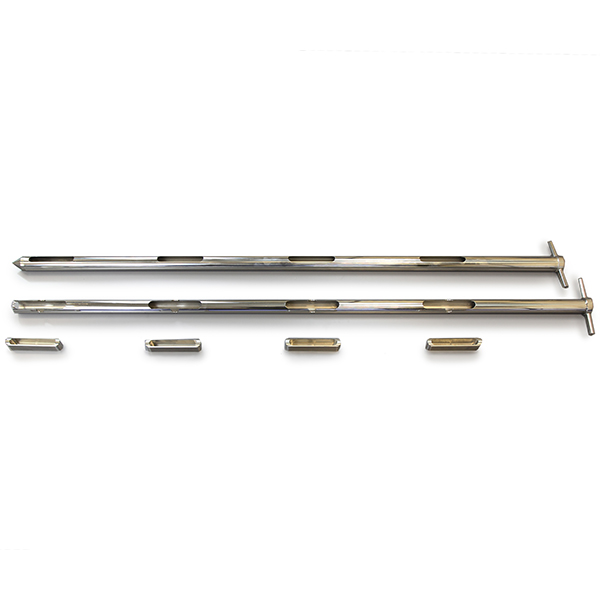

  • 外側と内側の2つのロッドの構成です。
  • 採取方法は画像および動画を参照ください。

品番による特長の違い

【大容量採取向き】ポケットサンプラー(入れ駒タイプ)1290K

粉末用入れ駒型サンプラー
  • 大容量の流動性のある粉末の採取に向いています。
  • 入れ駒は5mlから60mlまで。採取容量は入れ駒を入れ替えるだけで簡単に変えられます。
  • 入れ駒は、各本体のスロット数分必要です。

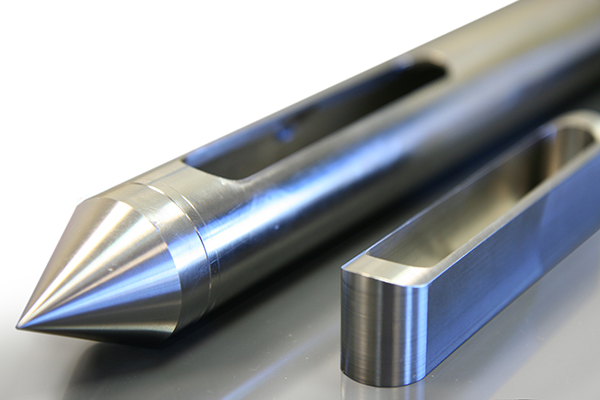

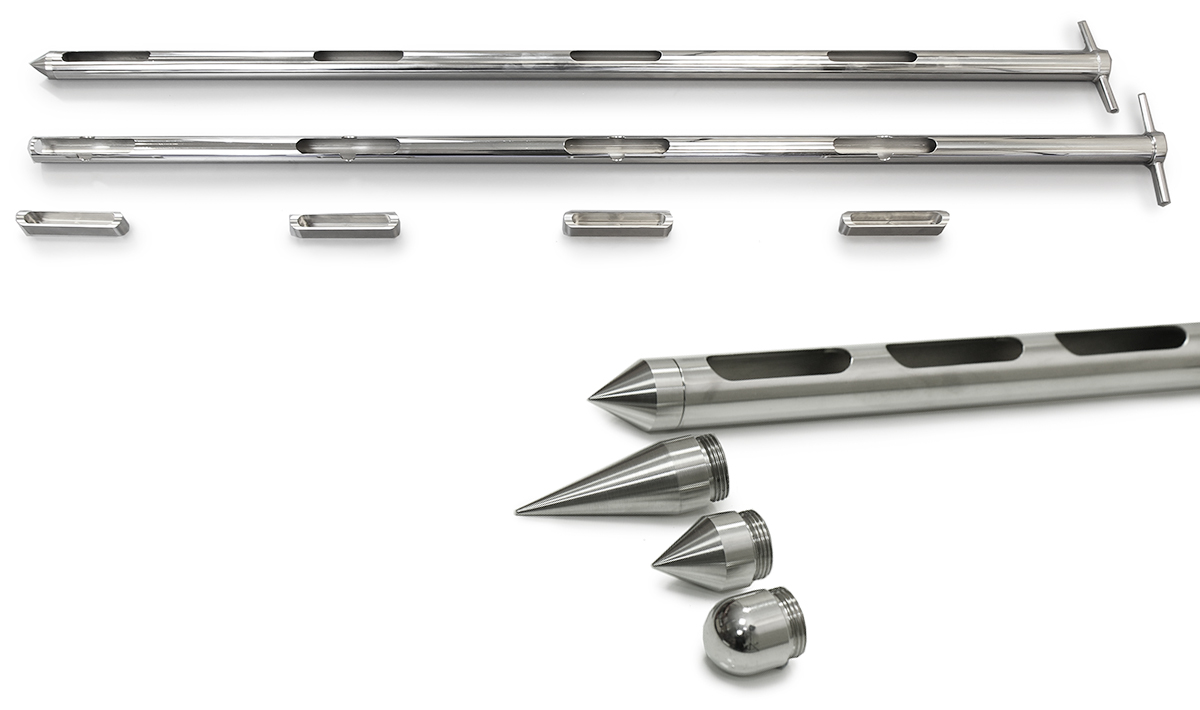

  • 本体には標準の先端部が付属していますが、オプションで細く尖った先端と、丸い先端もございます。
  • 分解して洗浄が可能です。

【少量採取向き】UDマスター(入れ駒タイプ)1230A、1230B、1230C

粉末用入れ駒型サンプラー
  • 少量の流動性のある粉末や顆粒の採取に向いています。
  • 入れ駒は0.1mlから4mlまで0.1ml刻みです。採取容量は入れ駒を入れ替えるだけで簡単に変えられます。

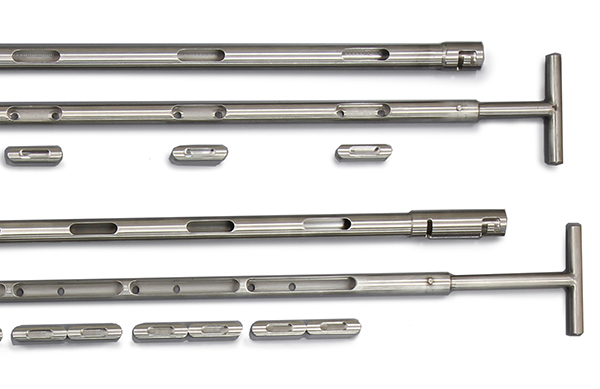

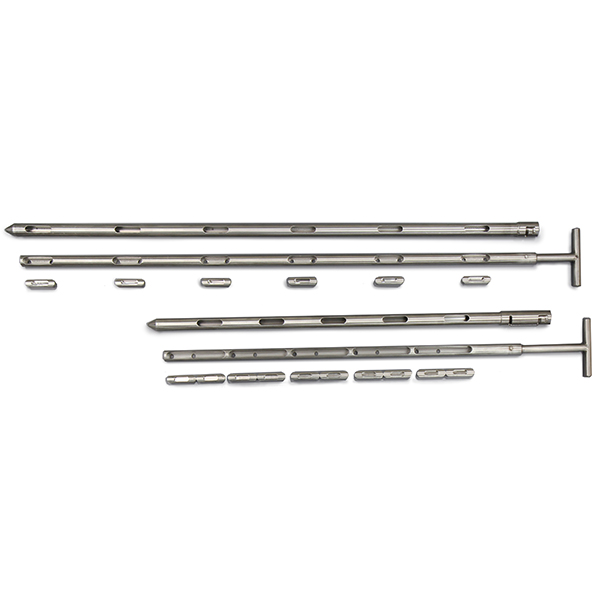

  • 1個所からサンプルを1つずつ採取するシングルスロット、2つずつ採取するダブルスロット、3つずつ採取するトリプルスロットの3タイプございます。
  • 入れ駒は、
    シングルはスロット数と同じ数
    ダブルはスロット数×2個
    トリプルはスロット数×3個 が必要です。

  • 先端部は固定されています。
  • 分解して洗浄が可能です。

採取の方法

ポケットサンプラー(入れ駒タイプ)1290K

粉末用入れ駒型サンプラー

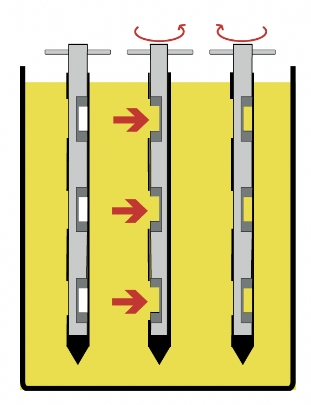

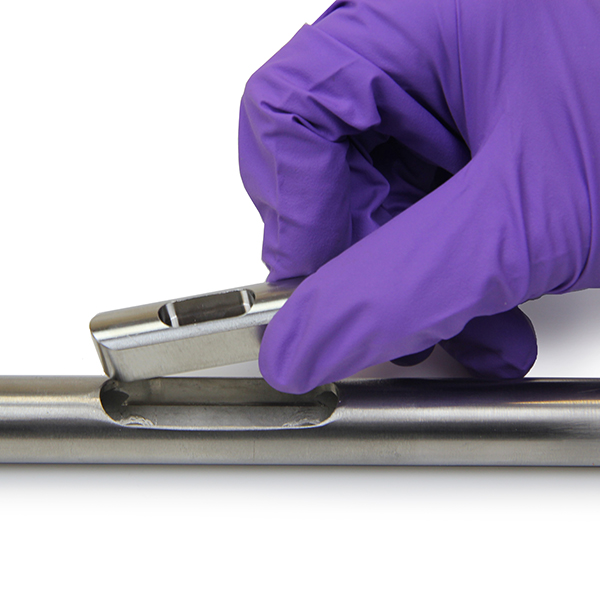

  • 採取したい容量の入れ駒を選択し、内側ロッドに差し込みます。
  • 内側ロッドを外側本体に一番下まで挿入し、入れ駒を閉じた状態にします。
  • サンプラー本体を粉末に挿入します。

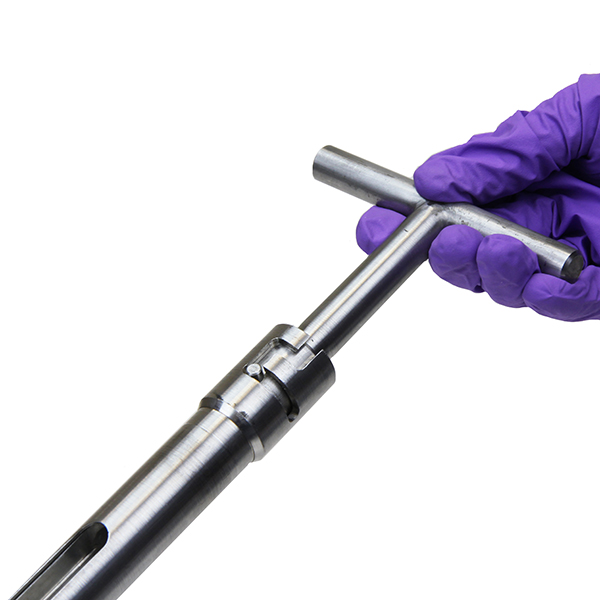

  • 採取したい深さに到達したら、ハンドルを回転させ、入れ駒が開いた状態にして粉末を流入させます。
  • ハンドルをさらに回転させ、入れ駒を閉じたら、サンプラーを抜き取ります。

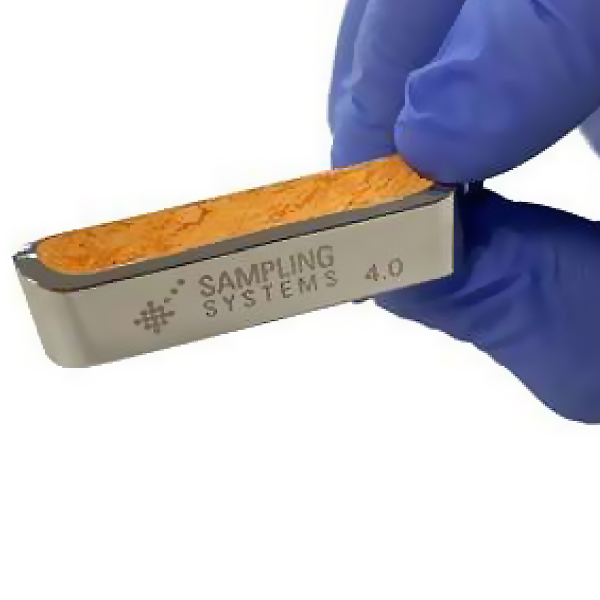

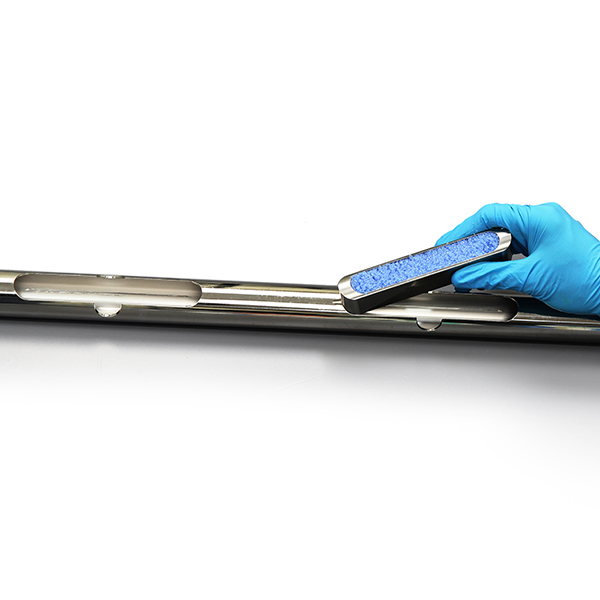

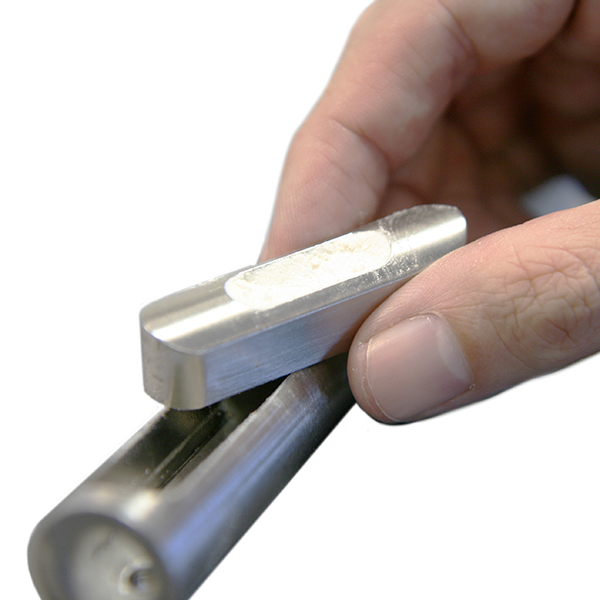

  • 内側ロッドを外側本体から抜き、入れ駒をそれぞれ取り外して採取粉末を取り出します。

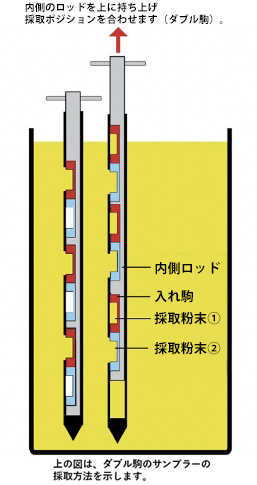

UDマスター(入れ駒タイプ)1230A、1230B、1230C

粉末用入れ駒型サンプラー

ステンレス粉末用 ポケットサンプラー(入れ駒タイプ)

品番 品名 全長 外側ロッド
外径
スロット縦 スロット間幅 スロット数 必要
入れ駒数
重量

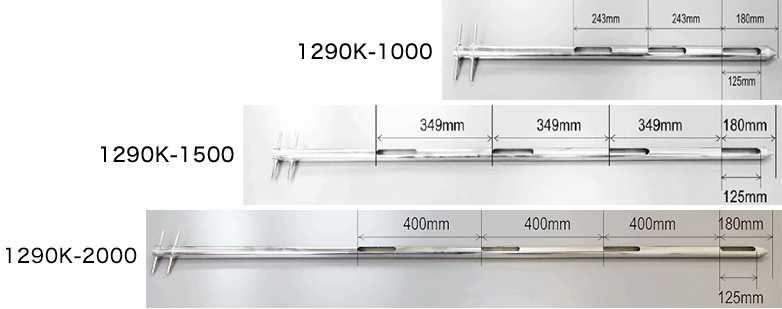

1290K-1000 大容量粉末用ポケット(駒)サンプラー 1000mm長 1060mm 40mm 125mm 118mm 3 3 3.4kg
1290K-1500 大容量粉末用ポケット(駒)サンプラー 1500mm長 1550mm 40mm 125mm 224mm 4 4 4.8kg
1290K-2000 大容量粉末用ポケット(駒)サンプラー 2000mm長 2050mm 40mm 125mm 275mm 4 4 6.7kg
粉末用入れ駒型サンプラー

1290K専用 入れ駒各種

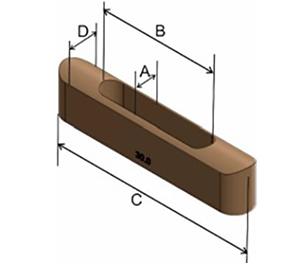

品番 品名 採取容量 スロット幅(A) スロット縦(B) 全長(C) 横幅(D) 重量
1290W-05 1290専用 入れ駒 5ml 5ml 15mm 20mm 137mm 22mm 605g
1290W-10 1290専用 入れ駒 10ml 10ml 15mm 30mm 137mm 22mm 565g
1290W-20 1290専用 入れ駒 20ml 20ml 15mm 55mm 137mm 22mm 485g
1290W-25 1290専用 入れ駒 25ml 25ml 15mm 65mm 137mm 22mm 450g
1290W-30 1290専用 入れ駒 30ml 30ml 15mm 80mm 137mm 22mm 410g
1290W-40 1290専用 入れ駒 40ml 40ml 15mm 105mm 137mm 22mm 330g
1290W-50 1290専用 入れ駒 50ml 50ml 20mm 110mm 137mm 22mm 245g
1290W-60 1290専用 入れ駒 60ml 60ml 20mm 120mm 137mm 22mm 220g
1290W-00 1290専用 入れ駒 ブランク 0ml n/a n/a 137mm 22mm 650g
粉末用入れ駒型サンプラー

ステンレス粉末用 UDマスター(入れ駒タイプ)

シングル
品番 品名 全長 外側ロッド外径 スロット縦 スロット間幅 スロット数 必要入れ駒数 重量
1230A-300 粉末用ポケット(駒)サンプラー
(シングル)300mm
406mm 22mm 44mm 14mm 5 5 900g
1230A-600 粉末用ポケット(駒)サンプラー
(シングル)600mm
711mm 22mm 44mm 14mm 10 10 1.36kg
1230A-900 粉末用ポケット(駒)サンプラー
(シングル)900mm
1010mm 22mm 44mm 108mm 6 6 1.8kg
1230A-1200 粉末用ポケット(駒)サンプラー
(シングル)1200mm
1350mm 22mm 44mm 108mm 8 8 2.35kg
1230A-1500 粉末用ポケット(駒)サンプラー
(シングル)1500mm
1676mm 22mm 44mm 108mm 10 10 3.18kg
1230A-1800 粉末用ポケット(駒)サンプラー
(シングル)1800mm
1981mm 22mm 44mm 108mm 12 12 4kg
粉末用入れ駒型サンプラー
ダブル
品番 品名 全長 外側ロッド外径 スロット縦 スロット間幅 スロット数 必要入れ駒数 重量
1230B-600 粉末用ポケット(駒)サンプラー
(ダブル)600mm
762mm 22mm 44mm 64mm 5 10 1.36kg
1230B-900 粉末用ポケット(駒)サンプラー
(ダブル)900mm
1066mm 22mm 44mm 64mm 7 14 1.81kg
1230B-1200 粉末用ポケット(駒)サンプラー
(ダブル)1200mm
1350mm 22mm 44mm 96mm 8 16 2.35kg
1230B-1500 粉末用ポケット(駒)サンプラー
(ダブル)1500mm
1676mm 22mm 44mm 96mm 10 20 3.18kg
1230B-1800 粉末用ポケット(駒)サンプラー
(ダブル)1800mm
1981mm 22mm 44mm 96mm 12 24 3.63kg
トリプル
品番 品名 全長 外側ロッド外径 スロット縦 スロット間幅 スロット数 必要入れ駒数 重量
1230C-900 粉末用ポケット(駒)サンプラー
(トリプル)900mm
1066mm 22mm 44mm 114mm 5 15 1.81kg
1230C-1200 粉末用ポケット(駒)サンプラー
(トリプル)1200mm
1372mm 22mm 44mm 114mm 7 21 2.27kg
1230C-1500 粉末用ポケット(駒)サンプラー
(トリプル)1500mm
1676mm 22mm 44mm 114mm 8 24 3.18kg
1230C-1800 粉末用ポケット(駒)サンプラー
(トリプル)1800mm
1981mm 22mm 44mm 114mm 10 30 3.63kg

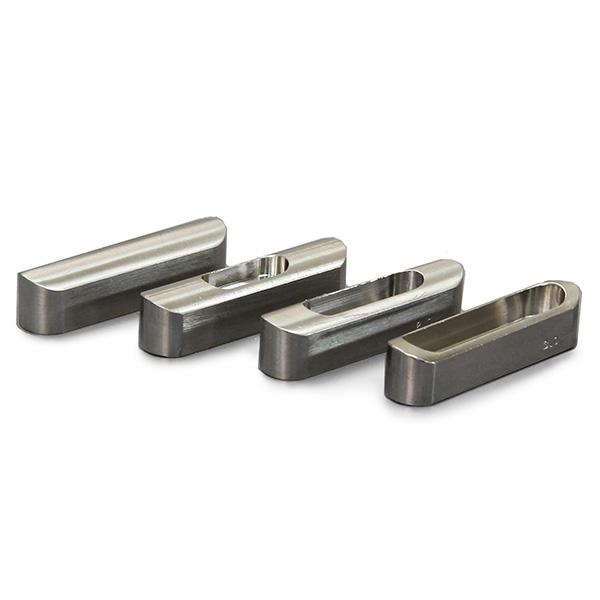

1230専用 入れ駒各種

品番 品名 採取容量 全長 横幅 採取部縦 採取部横幅 採取部深さ 重量
1230T-00 1230専用 入れ駒 ブランク 0ml 50mm 12mm n/a n/a n/a 55g
1230T-01 1230専用 入れ駒 0.1ml 0.1ml 50mm 12mm 6.4mm 6.4mm 3.4mm 53g
1230T-02 1230専用 入れ駒 0.2ml 0.2ml 50mm 12mm 6.4mm 6.4mm 6.6mm 53g
1230T-03 1230専用 入れ駒 0.3ml 0.3ml 50mm 12mm 6.4mm 15mm 9.7mm 52g
1230T-04 1230専用 入れ駒 0.4ml 0.4ml 50mm 12mm 6.4mm 15mm 4.9mm 51g
1230T-05 1230専用 入れ駒 0.5ml 0.5ml 50mm 12mm 6.4mm 15mm 6.1mm 50g
1230T-06 1230専用 入れ駒 0.6ml 0.6ml 50mm 12mm 6.4mm 15mm 7.35mm 49g
1230T-07 1230専用 入れ駒 0.7ml 0.7ml 50mm 12mm 6.4mm 15mm 8.4mm 48g
1230T-08 1230専用 入れ駒 0.8ml 0.8ml 50mm 12mm 6.4mm 15mm 9.6mm 47g
1230T-09 1230専用 入れ駒 0.9ml 0.9ml 50mm 12mm 6.4mm 25mm 6.3mm 47g
1230T-10 1230専用 入れ駒 1ml 1ml 50mm 12mm 6.4mm 25mm 7mm 46g
1230T-11 1230専用 入れ駒 1.1ml 1.1ml 50mm 12mm 6.4mm 25mm 7.7mm 46g
1230T-12 1230専用 入れ駒 1.2ml 1.2ml 50mm 12mm 6.4mm 25mm 8.3mm 45g
1230T-13 1230専用 入れ駒 1.3ml 1.3ml 50mm 12mm 6.4mm 25mm 9mm 44g
1230T-14 1230専用 入れ駒 1.4ml 1.4ml 50mm 12mm 6.4mm 35mm 6.9mm 42g
1230T-15 1230専用 入れ駒 1.5ml 1.5ml 50mm 12mm 6.4mm 35mm 7.4mm 41g
1230T-16 1230専用 入れ駒 1.6ml 1.6ml 50mm 12mm 6.4mm 35mm 7.8mm 41g
1230T-17 1230専用 入れ駒 1.7ml 1.7ml 50mm 12mm 6.4mm 35mm 8.3mm 40g
1230T-18 1230専用 入れ駒 1.8ml 1.8ml 50mm 12mm 6.4mm 35mm 8.8mm 39g
1230T-19 1230専用 入れ駒 1.9ml 1.9ml 50mm 12mm 7.9mm 35mm 7.8mm 38g
1230T-20 1230専用 入れ駒 2ml 2ml 50mm 12mm 7.9mm 35mm 8.1mm 37g
1230T-21 1230専用 入れ駒 2.1ml 2.1ml 50mm 12mm 7.9mm 35mm 8.5mm 37g
1230T-22 1230専用 入れ駒 2.2ml 2.2ml 50mm 12mm 7.9mm 35mm 8.9mm 36g
1230T-23 1230専用 入れ駒 2.3ml 2.3ml 50mm 12mm 7.9mm 35mm 9.3mm 34g
1230T-24 1230専用 入れ駒 2.4ml 2.4ml 50mm 12mm 7.9mm 45mm 7.6mm 34g
1230T-25 1230専用 入れ駒 2.5ml 2.5ml 50mm 12mm 7.9mm 45mm 7.8mm 33g
1230T-26 1230専用 入れ駒 2.6ml 2.6ml 50mm 12mm 7.9mm 45mm 8.1mm 33g
1230T-27 1230専用 入れ駒 2.7ml 2.7ml 50mm 12mm 7.9mm 45mm 8.4mm 32g
1230T-28 1230専用 入れ駒 2.8ml 2.8ml 50mm 12mm 7.9mm 45mm 8.7mm 31g
1230T-29 1230専用 入れ駒 2.9ml 2.9ml 50mm 12mm 9.5mm 40mm 8.9mm 30g
1230T-30 1230専用 入れ駒 3ml 3ml 50mm 12mm 9.5mm 40mm 9.2mm 30g
1230T-31 1230専用 入れ駒 3.1ml 3.1ml 50mm 12mm 9.5mm 40mm 9.5mm 28g
1230T-32 1230専用 入れ駒 3.2ml 3.2ml 50mm 12mm 9.5mm 40mm 9.7mm 28g
1230T-33 1230専用 入れ駒 3.3ml 3.3ml 50mm 12mm 9.5mm 43mm 9.4mm 27g
1230T-34 1230専用 入れ駒 3.4ml 3.4ml 50mm 12mm 9.5mm 43mm 9.7mm 26g
1230T-35 1230専用 入れ駒 3.5ml 3.5ml 50mm 12mm 9.5mm 40mm 10mm 25g
1230T-36 1230専用 入れ駒 3.6ml 3.6ml 50mm 12mm 9.5mm 43mm 10.2mm 24g
1230T-37 1230専用 入れ駒 3.7ml 3.7ml 50mm 12mm 9.5mm 45mm 9.9mm 23g
1230T-38 1230専用 入れ駒 3.8ml 3.8ml 50mm 12mm 9.5mm 45mm 10.2mm 22g
1230T-39 1230専用 入れ駒 3.9ml 3.9ml 50mm 12mm 9.5mm 45mm 10.4mm 22g
1230T-40 1230専用 入れ駒 4ml 4ml 50mm 12mm 9.5mm 45mm 10.7mm 21g
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー
  • 粉末用入れ駒型サンプラー

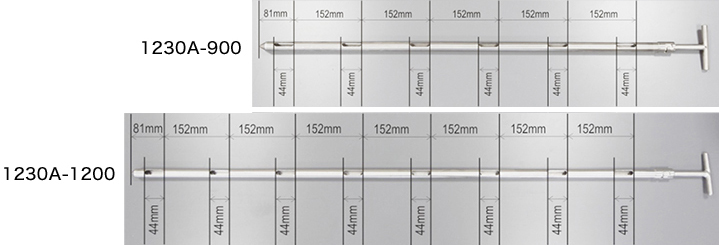

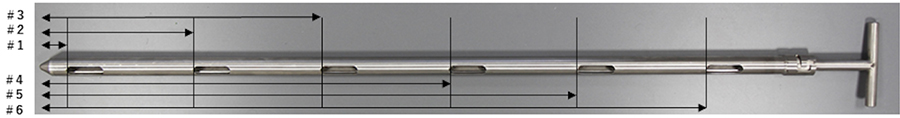

粉末用ポケット(駒)サンプラー 先端から各スロット下までの位置寸法表(mm)
品番 #1 #2 #3 #4 #5 #6 #7 #8 #9 #10 #11 #12
1230A-300 38 95 152 209 266
1230A-600 38 95 152 209 266 324 381 438 495 552
1230A-900 38 190 343 495 647 800
1230A-1200 38 190 343 495 647 800 925 1105
1230A-1200 38 190 343 495 647 800 925 1105 1257 1410
1230A-1200 38 190 343 495 647 800 925 1105 1257 1410 1562 1714
1230B-600 89 197 305 413 521
1230B-900 89 197 305 413 521 628 736
1230B-1200 89 229 368 508 647 787 927 1067
1230B-1500 89 229 368 508 647 787 927 1067 1206 1346
1230B-1800 89 229 368 508 647 787 927 1067 1206 1346 1486 1626
1230C-900 140 298 457 616 774
1230C-1200 140 298 457 616 774 933 1092
1230C-1500 140 298 457 616 774 933 1092 1251
1230C-1800 140 298 457 616 774 933 1092 1251 1410 1568
粉末用入れ駒型サンプラー
