低消費電力通信による広域通信ソリューション
- ZETAモジュールを利用した害獣監視システムの提供
- ZETA中継器による都市部に限らずLTE通信が届かない山間部含めた広域通信システムの実現
- ZETAモジュール、あるいは他のLPWAモジュールを使用した広域通信システムのカスタマイズができます。
LPWA通信機

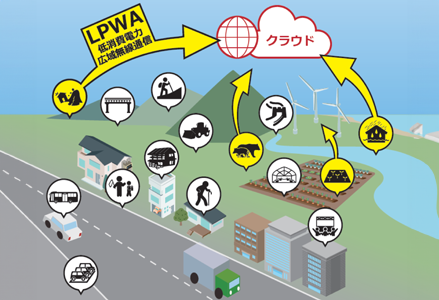

マクセルフロンティアでは、低消費電力通信による広域通信ソリューションを提案いたします。
低消費電力で広域をカバーする通信技術にLPWA(Low Power Wide Area)があり、LPWAには、LoRAWAN™、LTE Cat M1、Sigfox、ELTRES、ZETA等があり、これらの通信機カスタム、特にZETAを使った通信機カスタムを提供いたします。IoT電源システム（マクセル製) との組合せも提案できます。
ZETAとは？
ZiFiSense社が提唱しているLPWA(Low Power Wide Area)の新規格です。
ZETA Allianceが普及を推進しています。
ZETA Allianceが普及を推進しています。
- 超狭帯域（UNB: Ultra Narrow Band）による多チャンネルでの通信が可能
- Meshネットワークによる広域での分散アクセスが可能
- 双方向での低消費電力通信が可能
※ZETAは、ZiFiSense Info Tech Co., Ltd.の登録商標です。
マクセルフロンティアおよびマクセルホールディングスはZeta AllianceのAdopterメンバです。
マクセルフロンティアおよびマクセルホールディングスはZeta AllianceのAdopterメンバです。
ZETA害獣捕獲監視システム「マタギっ娘」
『マタギっ娘』の有償サンプルをリリースしました。実証実験は継続実施中です。
有償サンプルをリリースしました。実証実験は継続実施中です。
『マタギっ娘』に関するお問い合わせは、
下記「LPWA通信機に関するお問い合わせ」よりご連絡ください。
＜「マタギっ娘」実証実験中＞
- 山形県上山市 2020年 9月～
- 山形県小国町 2020年 9月～
- 宮城県色麻町 2020年10月～
- 島根県松江市 2020年10月～
- 岩手県住田町 2020年11月～
- 岐阜県美濃加茂市 2020年11月～
- 岐阜県高山市 2020年11月～
＜「マタギっ娘」実証実験のコメント＞
山形県小国町 Sさん
山形県上山市 Aさん
山形県上山市 Sさん
岩手県住田町 Hさん
- メールが来るので、事前に段取りができる。
- 時間を効率よく使えるのが良い。
山形県上山市 Aさん
- メールがリアルタイムでくるので、見回りの予定が組みやすい。
- メールは文字数も少なく、文字を大きくしても読めるため見やすい。
- わなにかかった位置を簡単に地図で確認できるのが良い。
山形県上山市 Sさん
- メールが届くのが楽しみ。
岩手県住田町 Hさん
- 杉林の中でも中継局を見通しのよい場所に設置することで通信範囲は飛躍的に広がると感じた。
- 杉林の中でも良好に受信できたことは驚きだった。
- 地形に沿って中継器を設置すれば、今まで通信できなかったところでも通信が可能になった。
- 実際に使ってみると見回りの効率が上がること感じる。

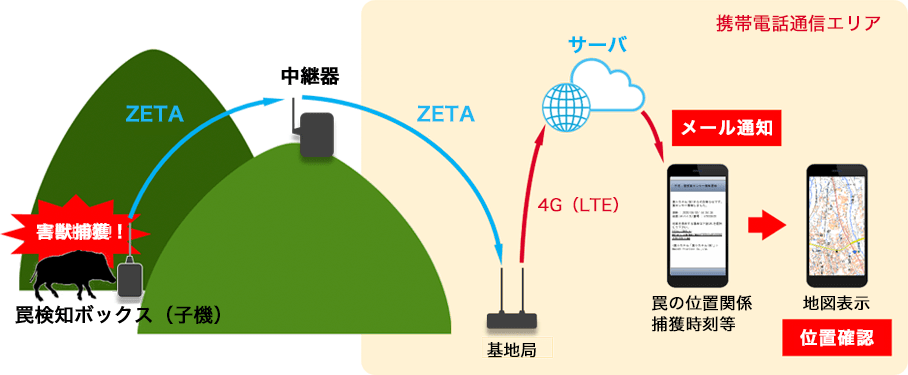

ZETA害獣捕獲監視システム「マタギっ娘」の特長
- シカやイノシシ等の害獣が罠にかかったことを狩猟者の携帯電話やスマートフォンにメールで通知しますので、ピンポイントで捕獲場所を特定できます。
- 電波が届きにくい場所でも、中継器により電波をつなぐことで監視が可能です。
- 捕獲の段取りを事前に行うことができるため、速やかな処置が可能となります。
「マタギっ娘」製品仕様
基地局
| 項目 | 仕様 |
|---|---|
| 電源 | AC100V |
| 待機電流 | ≦100mA |
| 消費電流(電力) | ≦5W |
| 稼働時間 | ― |
| 動作温度 | -30～75℃ |
| 防水／防塵性能 | IP67 |
| 外装ケース素材 | アルミニウム合金 |
| サイズ(突起部、取付け金具等除く) | 188×268×45(㎜) |
| 重量 | 1.5kg |
| 規格・認証 | 技適(工事設計認証)取得済 |
中継器＜開発中＞
| 項目 | 仕様 |
|---|---|
| 電源 | 電池(マクセル製CR17450AP-35) |
| 待機電流 | ≦1.5mA |
| 消費電流(電力) | ≦75mA(送信時最大) |
| 稼働時間 | 約6年 ※2 |
| 動作温度 | -20～75℃ |
| 防水／防塵性能 | IP65準拠 ※4 |
| 外装ケース素材 | 難燃性ABS樹脂 |
| サイズ(突起部、取付け金具等除く) | 135×185×85.5(㎜) |
| 重量 | 1.6kg |
| 規格・認証 | 技適(工事設計認証)取得済 |
罠検知ボックス(子機)＜開発中＞
| 項目 | 仕様 |
|---|---|
| 電源 | 電池(単3乾電池×3本) |
| 待機電流 | ≦20uA |
| 消費電流(電力) | ≦80mA(送信時最大) |
| 稼働時間 | 最大：約1年 毎週捕獲の場合：約6ヶ月 ※3 |
| 動作温度 | -20～75℃ |
| 防水／防塵性能 | IP65準拠 ※4 |
| 外装ケース素材 | 難燃性ABS樹脂 |
| サイズ(突起部、取付け金具等除く) | 85×145×33(㎜) |
| 重量 | 0.25kg |
| 規格・認証 | 技適(工事設計認証)取得済 |
- 2 配下に中継器1台、罠検知ボックス10台がある場合。端末数および通信頻度、動作環境により変動します。
- 3 1頭/週 捕獲した場合。捕獲数、通信頻度および動作環境により大きく変動します。
- 4 お客様がケースを開封し水漏れ等により故障した場合は保証対象外となります。
「マタギっ娘」導入のメリット
- 害獣が罠に掛かったらメールが届く
見回りの順番、道具の準備等、事前に段取りが可能となります。
見回りの効率化が図れます。 - 捕獲から処理までの時間が短縮
時間短縮化によりジビエ利用の拡大が図れます。 - 中継器によるマルチホップ
中継器を経由することで監視範囲を容易に拡大できます。 - 小型・軽量で電池駆動
罠検知ボックス(子機)の持ち運び、罠への設置が簡単に行えます。 - 低消費電力
長期間（最大約1年）の利用が可能です。
ZETA中継器
ZETA中継器の特長
| 通信モジュール | ：凸版印刷製ZETA通信モジュールを搭載 |
| 電池動作 | ：マクセル製CR電池(リチウム電池)を搭載 大容量、長期信頼性、幅広い使用温度、高い安全性を実現 |
製品仕様
| 項目 | 仕様 |
|---|---|
| 通信モジュール | 凸版印刷 TZM901MP-00 通信プロトコル ZETA-P |
| アンテナ | スタッフ 1019-010A 単一型1/2λモノポールアンテナ |
| 電源 | マクセル CR17450AP-35 3V／87,500mAh |
| 待機電流 | ≦1.5mA |
| 消費電流 | ≦75mA(送信時最大) |
| 稼働時間 | 約3年 ※2 |
| 動作温度 | -20～75℃ |
| 防水／防塵性能 | IP65準拠 ※3 |
| 外装ケース素材 | 難燃性ABS樹脂 |
| サイズ | 135×185×85.5(㎜) (突起部、取付け金具等除く) |
| 重量 | 1.6kg |
| 規格・認証 | 技適(工事設計認証)取得済 |
- 1 開発中のため、内容が変更になる可能性があります。
- 2 配下に中継器1台、端末10台があり、端末1台毎に24回/日の通信を行う場合。端末数および通信頻度、動作環境により変動します。
- 3 お客様がケースを開封し水漏れ等により故障した場合は保証対象外となります。
