画像処理

2Dフィルタリング

機能概要
入力画像Aに対して、ぼかし、縦方向エッジ強調、横方向エッジ強調 、プレヴィットフィルタ、ソーベルフィルタ、ランクフィルタを行います。

2Dフィルタリングに関する参考記事はこちら(ぼかしフィルタエッジフィルタソーベルフィルタランクフィルタ)。

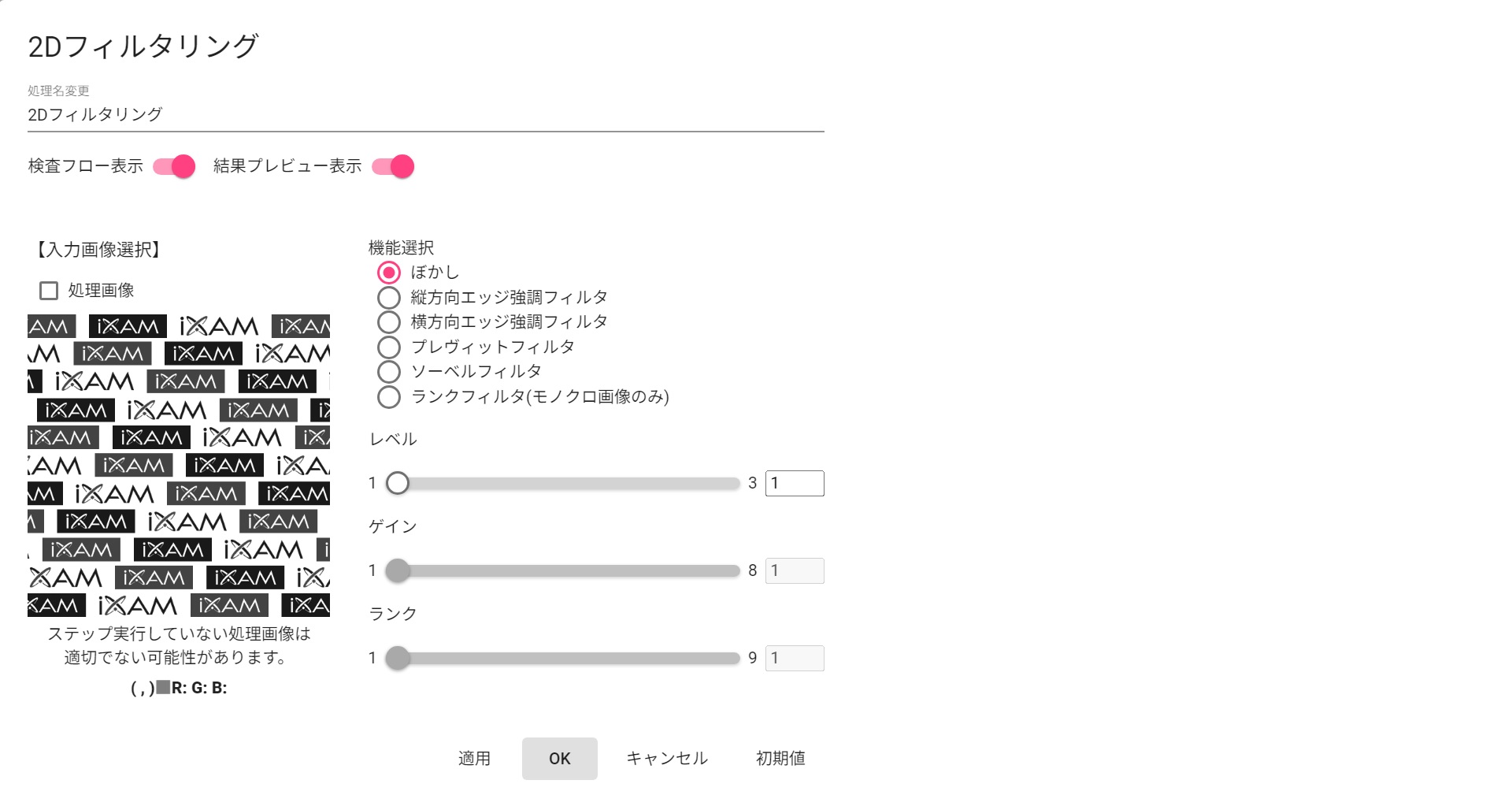

プロパティ画面
2Dフィルタリング
入出力仕様
部品名称 2Dフィルタリング
入力仕様 画像A カラー画像・モノクロ画像
画像B なし
出力仕様 画像 カラー画像・モノクロ画像
機能一覧
  • ぼかし
  • 縦方向エッジ強調フィルタ
  • 横方向エッジ強調フィルタ
  • プレヴィットフィルタ
  • ソーベルフィルタ
  • ランクフィルタ(モノクロ画像のみ)
プロパティ項目 レベル 値が大きいほど、ぼかし効果やエッジ強調効果が強くなります
ゲイン 値が大きいほどエッジが強調されます
ランク 抽出する画素値の順位を指定します(1が最も大きい画素値)
