はじめに
![新人ムラ太](../images/images_character/chara4/chara4_normal.png)
前回はRGBの他に、色表現の一つにHSLがあるということでしたよね。
ファルコ先生が言っていたHSVの色表現も興味があります。
![オカ先生](../images/images_character/chara2/chara2_hellow.png)
興味を持ってもらえてうれしいです。
それではHSVの話は、また別の機会に紹介しますね。
以前に紹介した画像検査システム(カメラ) のベイヤー配列についての話をしますよ。
![新人ムラ太](../images/images_character/chara4/chara4_understand.png)
あっ。それも気になってました。タグホイヤーとベイヤーの違いについてですね。
![オカ先生](../images/images_character/chara2/chara2_explain.png)
はい。それはまったく違うものですので説明は省略しますね。
それではベイヤー配列について説明していきますよ。
ベイヤー配列とは

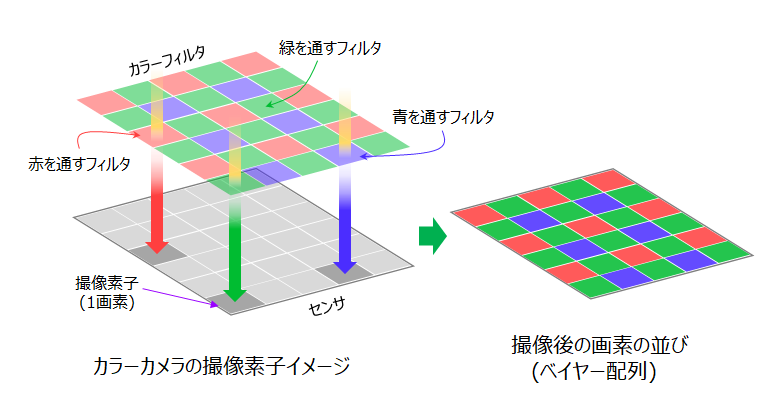

ベイヤー配列は、カラーカメラに使用される撮像素子の画素配列の1つです。(関連記事:画像検査システム(カメラ))
![ベイヤー配列](../images/33/33_001.png)

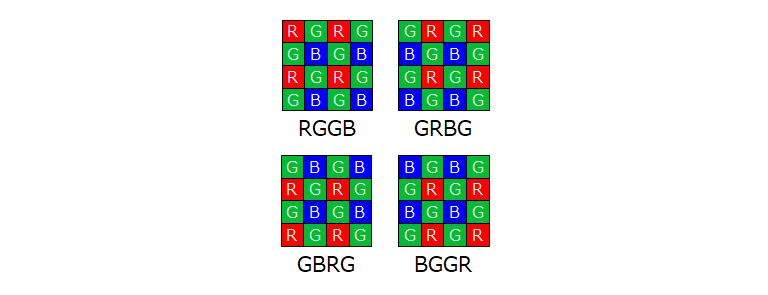

縦横2×2の画素にR,Bを1画素、Gを2画素配置した並びになります。左上の画素がR,G,Bの違いで4つのパターンがあります。
![ベイヤー配列](../images/33/33_002.png)

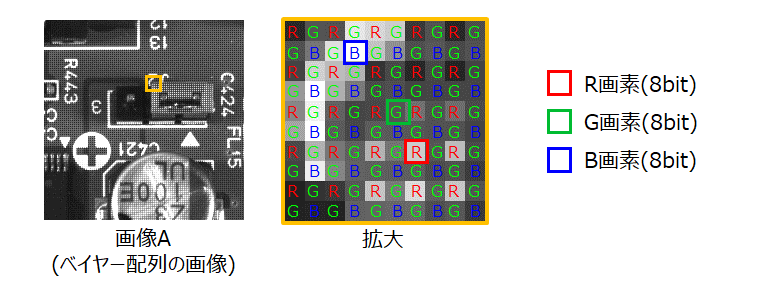

1画素に対してR/G/Bのどれか1色が配置されます。
![ベイヤー配列](../images/33/33_003.png)
ベイヤー変換とは

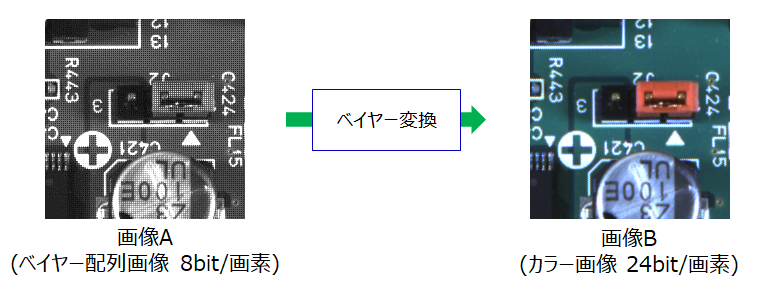

ベイヤー変換とは、ベイヤー配列の画像(8bit/画素)をカラー画像(24bit/画素)に変換する方法です。
![ベイヤー変換](../images/33/33_004.png)

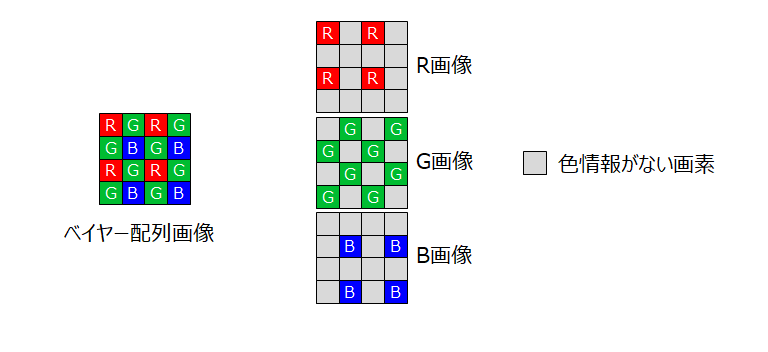

ベイヤー変換を行うために、まずはベイヤー配列からR,G,Bの3つの画像に分解して考えてみましょう。
それぞれで色情報がない画素は、周辺画素から画素値を補間します。
![ベイヤー変換](../images/33/33_005.png)

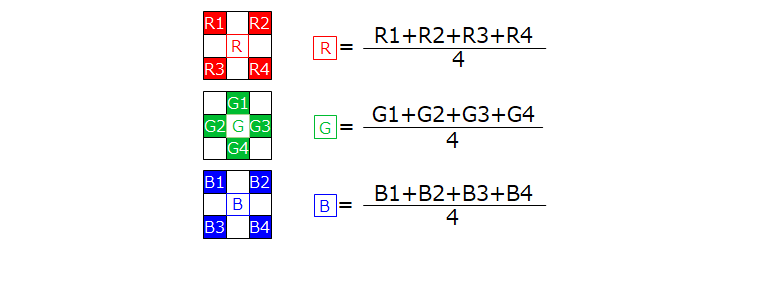

例えば下記の場合、周辺の4画素の平均値を計算し中央の画素値とします。
![ベイヤー変換](../images/33/33_006.png)

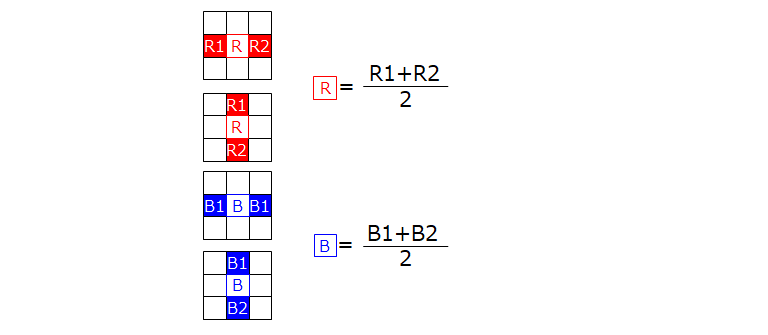

また、周辺が2画素の場合は、下記のように2画素の平均値を計算し中央の画素値とします。
![ベイヤー変換](../images/33/33_007.png)
このように、すべての画素について計算を行いカラー画像に変換します。
まとめ
![新人ムラ太](../images/images_character/chara4/chara4_normal.png)
なるほど~面白いです。
ところでベイヤー配列のメリットは何ですか?
![オカ先生](../images/images_character/chara2/chara2_explain.png)
いい質問だね。
ベイヤー配列は、RGB3枚の撮像素子を使用するカメラと比較し、構造が単純にできコンパクトになるので、多くのカメラで採用されているんですよ。
![新人ムラ太](../images/images_character/chara4/chara4_hellow.png)
よくわかりました。ありがとうございます。ところでタグホイヤーとベイヤーの違いは、、、
![オカ先生](../images/images_character/chara2/chara2_impatience.png)
それは自分で調べてみてね。。。
-
ベイヤー配列とは、画素の色の配置パターンの1つである。
-
ベイヤー変換とは、ベイヤー配列の画像をカラー画像に変換することである。
