機能概要
検査結果の判定条件と動作の設定を行います。

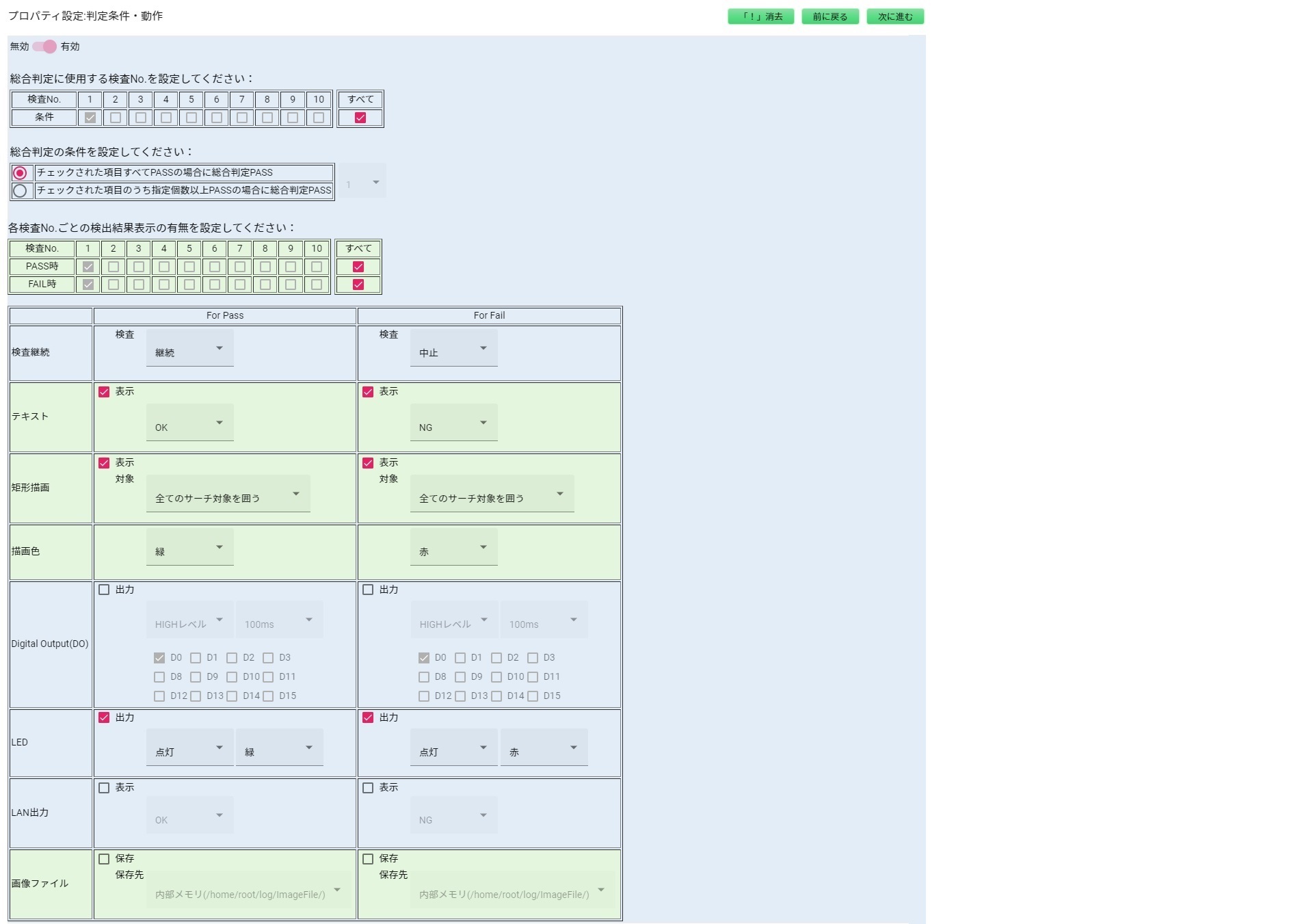

プロパティ画面
入出力仕様
| アプリケーション | 判定・条件動作 | |
|---|---|---|
| 総合判定に使用する検査NO. | - | 汎用検査は最大10件の検査が設定できます
「条件」をチェックした検査No.を総合判定に使用します すべての「条件」をチェックした場合、設定したすべての検査結果を総合判定に使用します |
| 総合判定の条件 | - | 「チェックされた項目すべてPASSの場合に総合判定PASS」または「チェックされた項目のうち指定個数以上PASSの場合に総合判定PASS」を指定します
「チェックされた項目のうち指定個数以上PASSの場合に総合判定PASS」を設定した場合は、PASSの個数を1～10の範囲で指定します |
| 各検査NO.ごとの検出結果表示の有無 | - | 「PASS時」をチェックした検査No.は、検査PASSの場合に結果表示します
「FAIL時」をチェックした検査No.は、検査FAILの場合に結果表示します すべての「PASS時」をチェックした場合、検査PASSのすべての検査について結果表示します すべての「FAIL時」をチェックした場合、検査FAILのすべての検査について結果表示します |
| 検査継続 | - | [For Pass]
継続:総合判定の結果がPASSの場合、検査を継続します 中止:総合判定の結果がPASSの場合、検査を中止します 一時停止:総合判定の結果がPASSの場合、検査を一時停止します 検査実行すると停止したところから検査を再開します [For Fail] 継続:総合判定の結果がFAILの場合、検査を継続する 中止:総合判定の結果がFAILの場合、検査を中止する 一時停止:総合判定の結果がFAILの場合、検査を一時停止する 検査実行すると停止したところから検査を再開する |
| テキスト | - | [For Pass]
「表示」にチェック有りの場合、検査PASSの検査No.についてテキストを表示します テキストは「OK」または「Pass」を選択します [For Fail] 「表示」にチェック有りの場合、検査FAILの検査No.についてテキストを表示します テキストは「NG」または「Fail」を選択すします |
| 矩形描画 | - | [For Pass]
「表示」にチェック有りの場合、検査PASSの検査No.について矩形描画します 矩形は「全てのサーチ対象を囲う」、「最初にPASSした対象を囲う」または「最後にPASSした対象を囲う」から選択します [For Fail] 「表示」にチェック有りの場合、検査FAILの検査No.について矩形描画します 矩形は「全てのサーチ対象を囲う」、「最初にFAILした対象を囲う」または「最後にFAILした対象を囲う」から選択します |
| 描画色 | - | [For Pass]
検査PASS時の描画色を指定します 描画色は「白」「黒」「赤」「緑」「青」「シアン」「マゼンタ」「イエロー」から選択します 出力画像がモノクロ画像の場合、「黒」は黒色、それ以外は白色になります [For Fail] 検査FAIL時の描画色を指定します 描画色は「白」「黒」「赤」「緑」「青」「シアン」「マゼンタ」「イエロー」から選択します 出力画像がモノクロ画像の場合、「黒」は黒色、それ以外は白色になります |
| Digital Output(DO) | - | [For Pass]
「表示」にチェック有りの場合、検査PASSの検査No.についてDO出力します 出力信号は「パルス」「LOWレベル」「HIGHレベル」「トグル」から選択します 出力時間は出力信号に「パルス」を選択した場合、 「100ms」「200ms」「300ms」「400ms」「500ms」「600ms」「700ms」「800ms」「900ms」「1000ms」から選択します DOは「D0」「D1」「D2」「D3」「D8」「D9」「D10」「D11」「D12」「D13」「D14」「D15」から選択します 複数選択可能です [For Fail] 「表示」にチェック有りの場合、検査FAILの検査No.についてDO出力します 出力信号は「パルス」「LOWレベル」「HIGHレベル」「トグル」から選択します 出力時間は出力信号に「パルス」を選択した場合、 「100ms」「200ms」「300ms」「400ms」「500ms」「600ms」「700ms」「800ms」「900ms」「1000ms」から選択します DOは「D0」「D1」「D2」「D3」「D8」「D9」「D10」「D11」「D12」「D13」「D14」「D15」から選択します 複数選択可能です |
| LED | - | [For Pass]
「出力」にチェック有りの場合、検査PASSの検査No.についてLED出力します 点灯パターンは「点灯」「点滅」「高速点滅」「消灯」から選択します LED色は「赤」「緑」「青」から選択します [For Fail] 「出力」にチェック有りの場合、検査FAILの検査No.についてLED出力します 点灯パターンは「点灯」「点滅」「高速点滅」「消灯」から選択します LED色は「赤」「緑」「青」から選択します |
| LAN出力 | - | [For Pass]
「表示」にチェック有りの場合、検査PASSの検査No.についてLAN出力します 出力は「OK」または「Pass」を選択します [For Fail] 「表示」にチェック有りの場合、検査FAILの検査No.についてLAN出力します 出力は「NG」または「Fail」を選択します |
| 画像ファイル | - | [For Pass]
「保存」にチェック有りの場合、検査PASSの検査No.について画像を保存します 保存先は「USBメモリ」または「内部メモリ」から選択します USBメモリ選択時の画像ファイル保存先はこちらです /media/usb-sda1/ImageFile/ 内部メモリ選択時の画像ファイル保存先はこちらです /home/root/log/ImageFile/ [For Fail] 「保存」にチェック有りの場合、検査FAILの検査No.について画像を保存します 保存先は「USBメモリ」または「内部メモリ」から選択します USBメモリ選択時の画像ファイル保存先はこちらです /media/usb-sda1/ImageFile/ 内部メモリ選択時の画像ファイル保存先はこちらです /home/root/log/ImageFile/ |
