機能概要
入力画像Aに対して、文字列描画を行います。

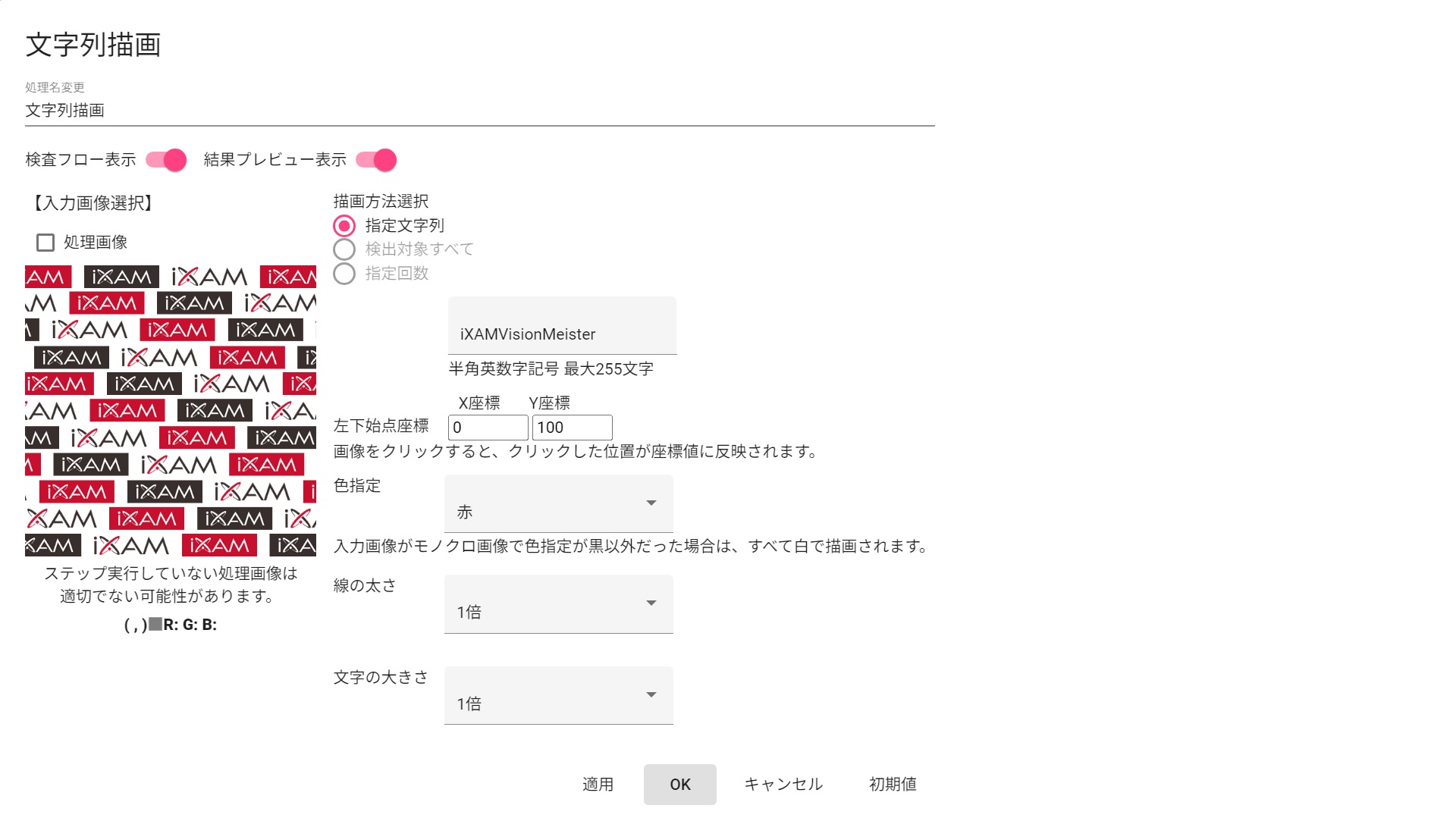

プロパティ画面
入出力仕様
| 部品名称 | 文字列描画 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 描画方法選択 | 説明文章 |
| 描画文字列 | 文字列の描画方法を選択します
“指定文字列”は、直接文字列を指定して描画します “検出対象すべて”は、前方に配置されている部品が文字列、評価値、個数、ラベル数を出力する場合で、 指定した文字列が複数ある場合、すべてを描画します “指定回数”は、前方に配置されている部品が文字列、評価値、個数、ラベル数を出力する場合で、 指定した文字列が複数ある場合、指定回数分の文字列を描画します |
|
| 左下始点座標X・Y | 文字列を描画する左下の座標(X座標・Y座標)を指定します | |
| 色指定 | 文字列の描画色を指定します | |
| 線の太さ | 文字の太さを指定します | |
| 文字の大きさ | 文字の大きさを指定します | |
