機能概要
入力画像Aに対して、矩形描画を行います。

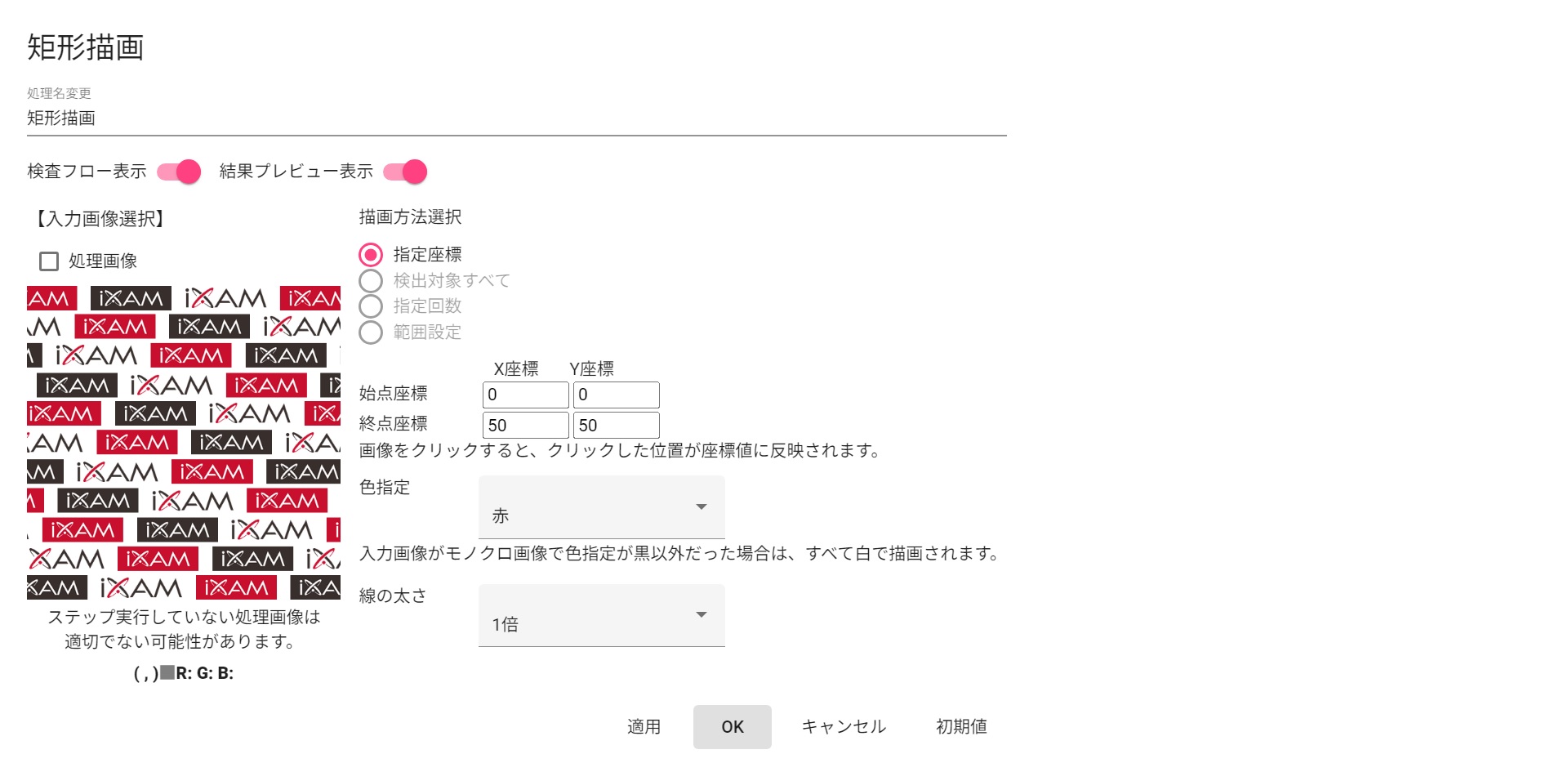

プロパティ画面
入出力仕様
| 部品名称 | 矩形描画 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 描画方法選択 | 矩形の描画方法を選択します
“指定座標”は直接座標を指定して描画します “検出対象すべて”は、前方に配置されている部品が中心座標と幅、高さを出力する場合で、複数ある場合、すべての矩形を描画します また、前方に配置されている部品の検索始点座標と検索終点座標で示される範囲を描画します “指定回数”は、前方に配置されている部品が中心座標と幅、高さを出力する場合で、複数ある場合、指定回数分の矩形を描画します また、前方に配置されている部品の検索始点座標と検索終点座標で示される範囲を描画します “範囲設定”は、画像入力部品の範囲設定を描画します また、処理領域設定部品の処理結果を入力画像に設定した場合には、処理領域設定部品の処理領域を描画します |
| 始点座標X・Y | 矩形の開始点(X座標・Y座標)を指定します | |
| 終点座標X・Y | 矩形の終了点(X座標・Y座標)を指定します | |
| 色指定 | 矩形の描画色を指定します | |
| 線の太さ | 塗りつぶし描画か線描画を指定します 線描画の場合は太さを1倍～3倍で指定します |
|
