機能概要
入力画像Aに対して、十字カーソル描画を行います。

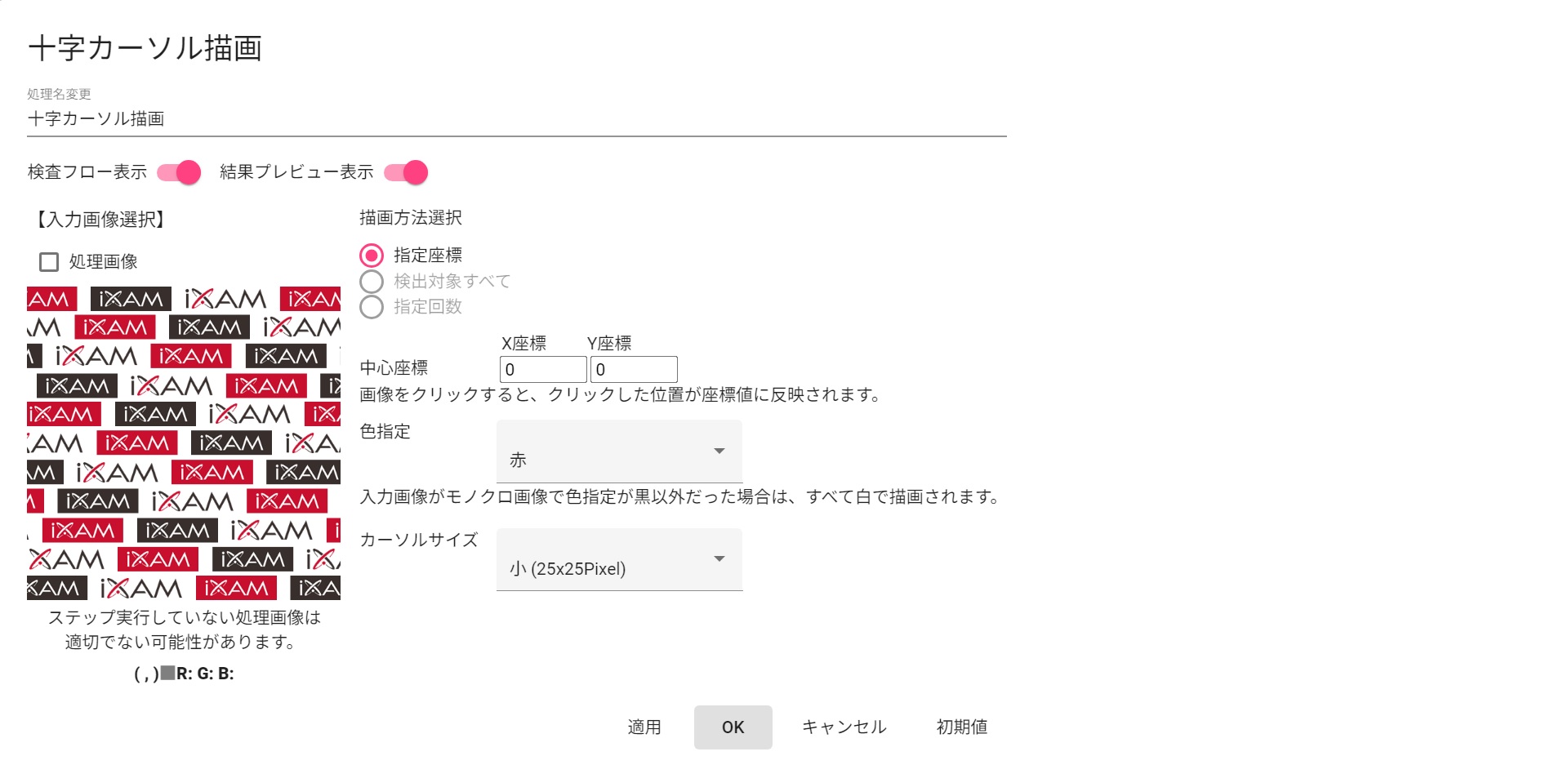

プロパティ画面
入出力仕様
| 部品名称 | 十字カーソル描画 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 描画方法選択 | 十字カーソルの描画方法を選択します
“指定座標”は、直接座標を指定して描画します “検出対象すべて”は、前方に配置されている部品が複数の座標を出力する場合、すべての座標に十字カーソルを描画します また、前方に配置されている部品の検索始点座標や検索終点座標に十字カーソルを描画します “指定回数”は、前方に配置されている部品が複数の座標を出力する場合、指定回数分の十字カーソルを描画します また、前方に配置されている部品の検索始点座標や検索終点座標に十字カーソルを描画します |
| 中心座標X・Y | 十字カーソルの描画位置(X座標・Y座標)を指定します | |
| 色指定 | 十字カーソルの描画色を指定します | |
| カーソルサイズ | 十字カーソルの大きさを指定します | |
