機能概要
入力画像Aに対して、円孤描画を行います。

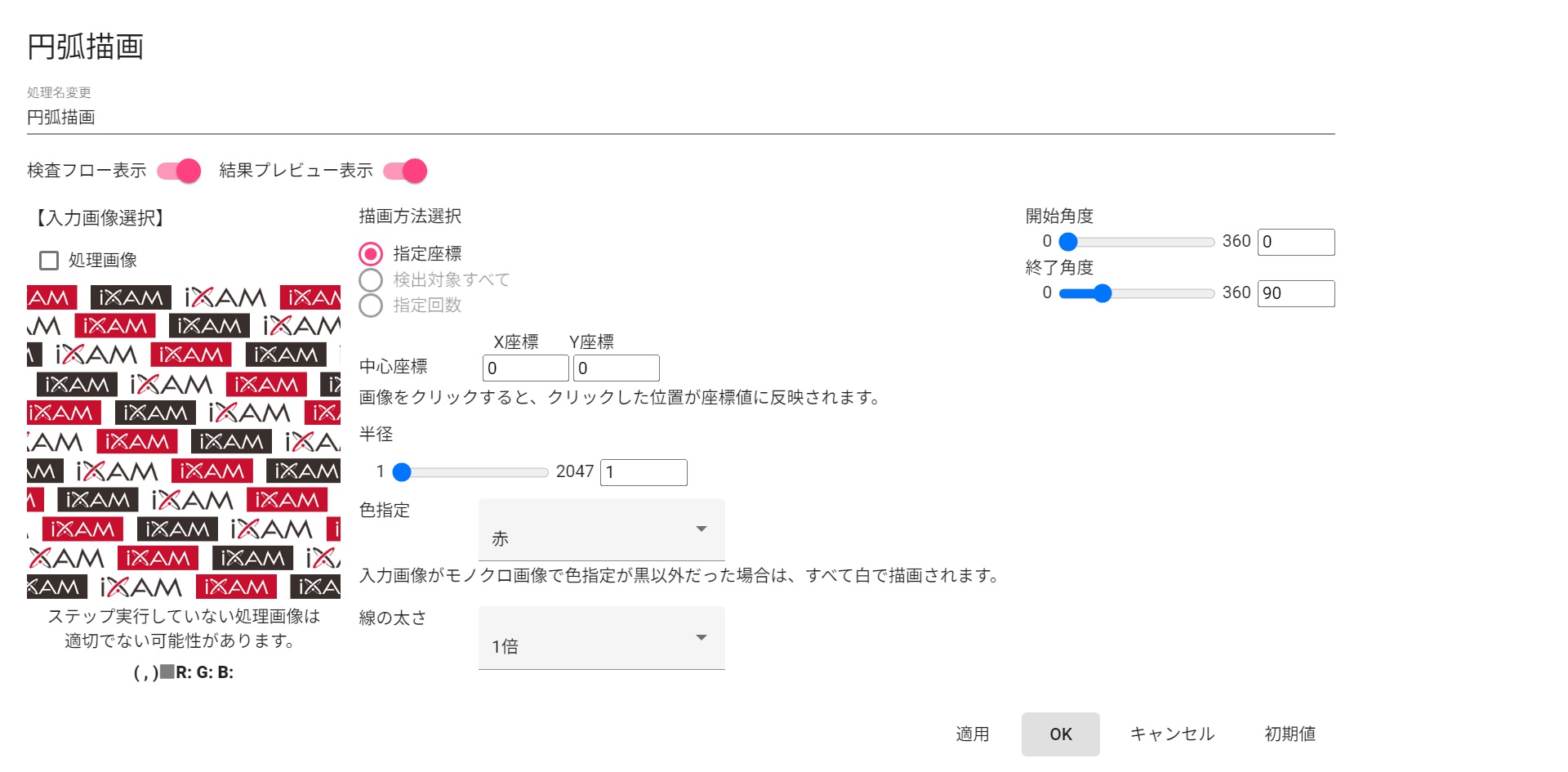

プロパティ画面
入出力仕様
| 部品名称 | 円弧描画 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 描画方法選択 | 円弧の描画方法を選択します
“指定座標”は直接座標を指定して描画します “検出対象すべて”は、前方に配置されている部品が複数の座標を出力する場合、すべてに円弧を描画します また、前方に配置されている部品の検索始点座標や検索終点座標を中心とする円弧を描画します “指定回数”は、前方に配置されている部品が複数の座標を出力する場合、指定回数分の円弧を描画します また、前方に配置されている部品の検索始点座標と検索終点座標を中心とする円弧を描画します |
| 中心座標X・Y | 円弧の中心座標(X座標・Y座標)を指定します | |
| 半径 | 円弧の半径を指定します | |
| 色指定 | 円弧の描画色を指定します | |
| 線の太さ | 円弧の線の太さを指定します | |
| 開始角度・終了角度 | 円弧の開始角度と終了角度を指定します
円は時計の3時方向を0度(起点)として、開始角度から終了角度に向けて時計回りに円弧を描画します 終了角度が開始角度よりも小さい場合は、終了角度から開始角度に向けて反時計回りに円弧を描画します ※360度は0度と同じ扱いとなります |
|
