機能概要
入力画像Aに対して、円描画を行います。

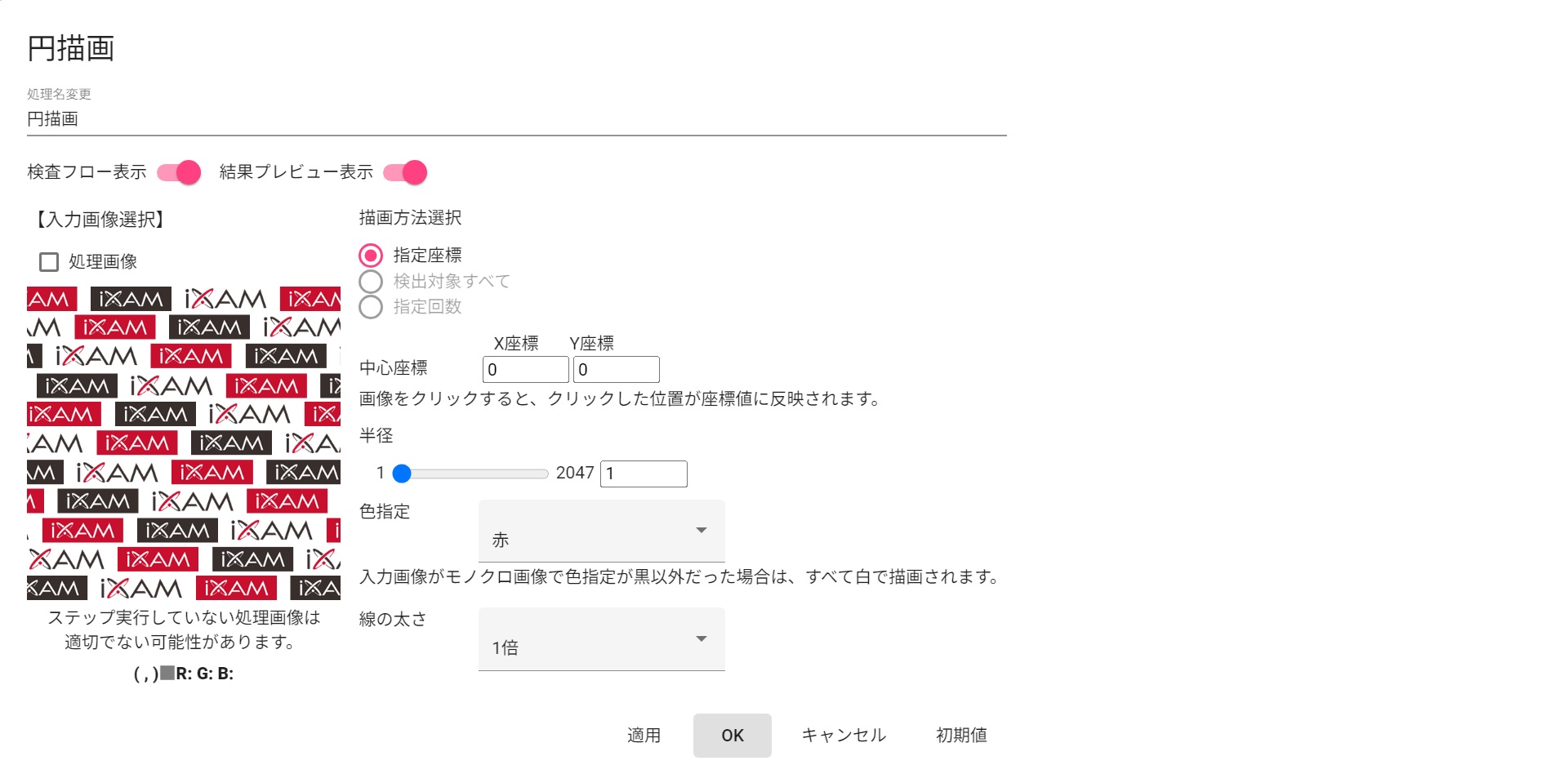

プロパティ画面
入出力仕様
| 部品名称 | 円描画 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 描画方法選択 | 円の描画方法を選択します
“指定座標”は直接座標を指定して描画します “検出対象すべて”は、前方に配置されている部品が座標を出力する場合で、複数ある場合、すべての円を描画します また、前方に配置されている部品の検索始点座標や検索終点座標を中心とする円を描画します “指定回数”は、前方に配置されている部品が座標を出力する場合で、複数ある場合、指定回数分の円を描画します また、前方に配置されている部品の検索始点座標と検索終点座標を中心とする円を描画します |
| 中心座標X・Y | 円の中心座標(X座標・Y座標)を指定します | |
| 半径 | 円の半径を指定します | |
| 色指定 | 円の描画色を指定します | |
| 線の太さ | 塗りつぶし描画か線描画を指定します 線描画の場合、線の太さを1倍～3倍で指定します |
|
