計測

1次元コード読み取り

機能概要
入力画像Aの指定領域内の1次元コードを読み取り、読み取り結果をパラメータで出力します。
※UPC-Eを読み取った結果はUPC-Aに変換され出力します。
※この部品はシミュレーションモードでは動作しません。

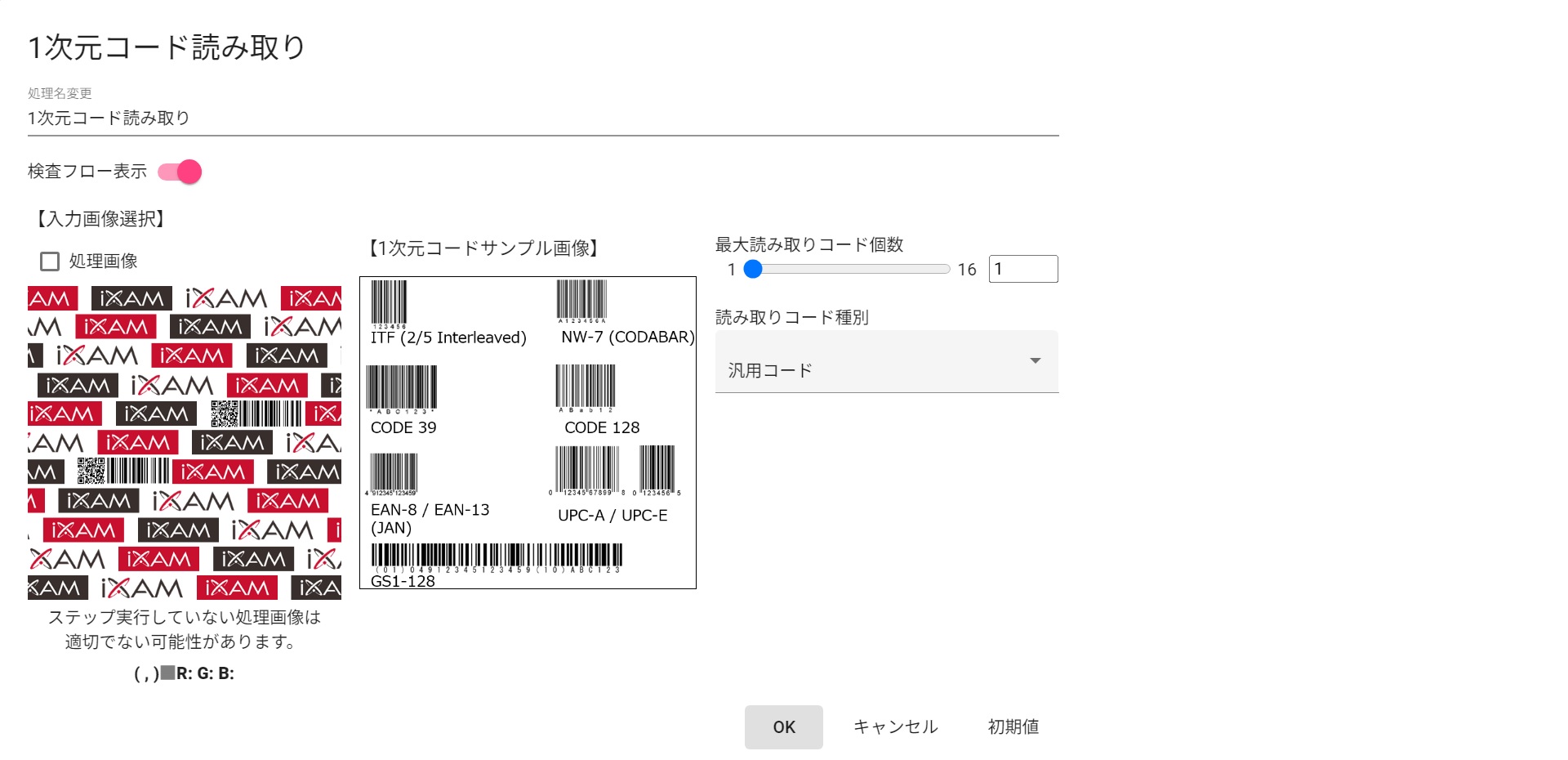

プロパティ画面
1次元コード読み取り
入出力仕様
部品名称 1次元コード読み取り
入力仕様 画像A カラー画像・モノクロ画像
画像B なし
出力仕様 画像 なし
パラメータ
  • 読み取りコード個数
  • 読み取りコード個数に対応した読み取りコード内容
機能一覧 -
プロパティ項目 最大読み取りコード個数 読み取りを行う1次元コードの個数を指定します
読み取りコード種別 読み取りを行う1次元コードの種類を指定します
