機能概要
入力画像Aに対して、指定した範囲で円形直線変換を行います。
変換後の画像は幅が「半径×横伸縮倍率」に、高さが「円周の長さ×縦伸縮倍率」となり、画像に収まる分だけ描画されます。
円は時計の3時方向を0度(起点)とします。
変換後の画像は幅が「半径×横伸縮倍率」に、高さが「円周の長さ×縦伸縮倍率」となり、画像に収まる分だけ描画されます。
円は時計の3時方向を0度(起点)とします。

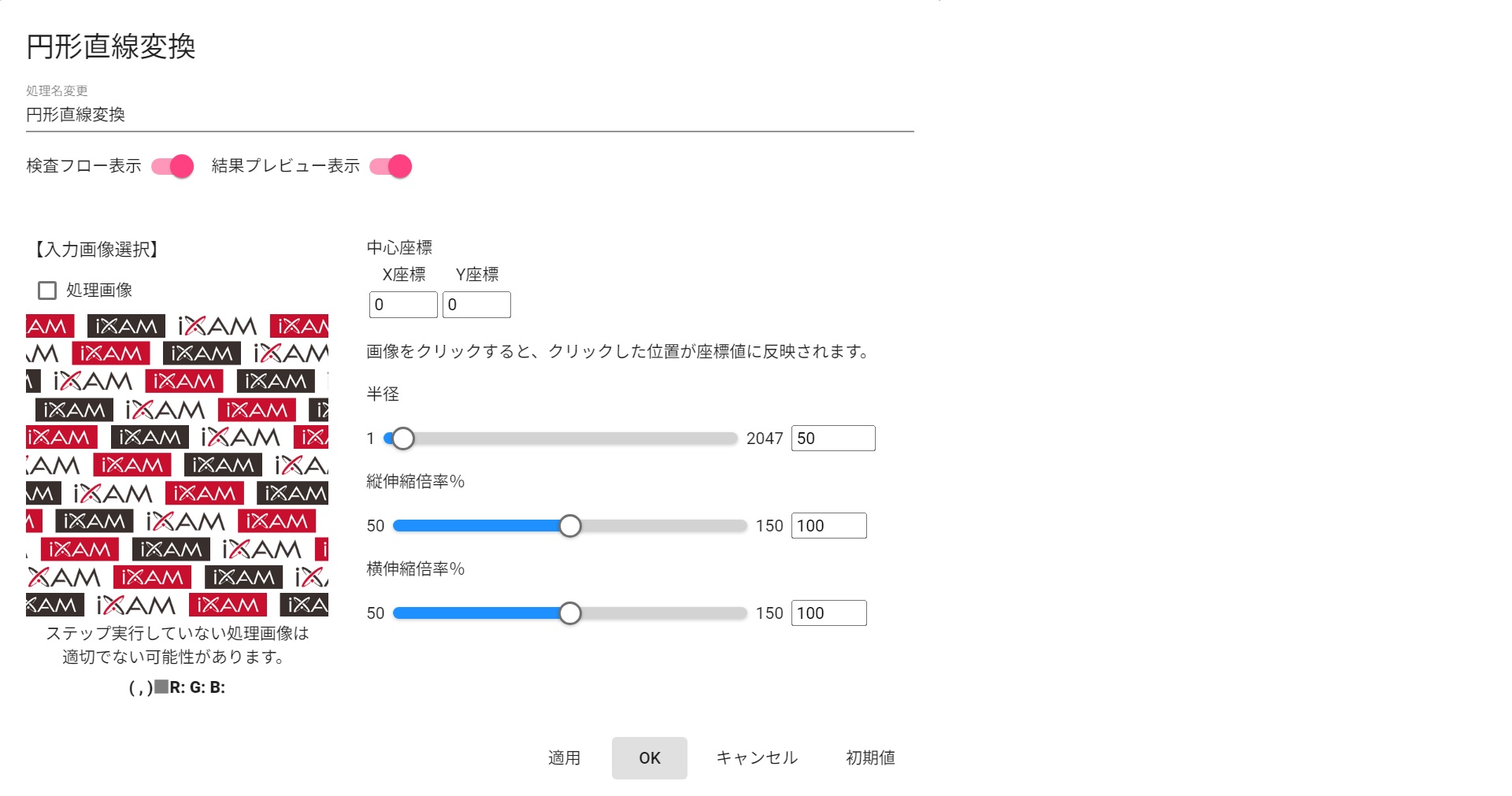

プロパティ画面
入出力仕様
| 部品名称 | 円形直線変換 | |
|---|---|---|
| 入力仕様 | 画像A | カラー画像・モノクロ画像 |
| 画像B | なし | |
| 出力仕様 | 画像 | カラー画像・モノクロ画像 |
| 機能一覧 | - | |
| プロパティ項目 | 中心座標 | 円を長方形に変換する場合の円の中心座標(X座標・Y座標)を指定します |
| 半径 | 円を長方形に変換する場合の円の半径を指定します | |
| 縦伸縮倍率％ | 円を長方形に変換する場合の縦方向(Y方向)の伸縮倍率です | |
| 横伸縮倍率％ | 円を長方形に変換する場合の横方向(X方向)の伸縮倍率です | |
