機能概要
検査結果の判定を行います。結果によって検査を終了します。
プロパティ設定は開発画面でのみ行う事が出来ます。(設定画面では設定出来ません)
プロパティ設定は開発画面でのみ行う事が出来ます。(設定画面では設定出来ません)

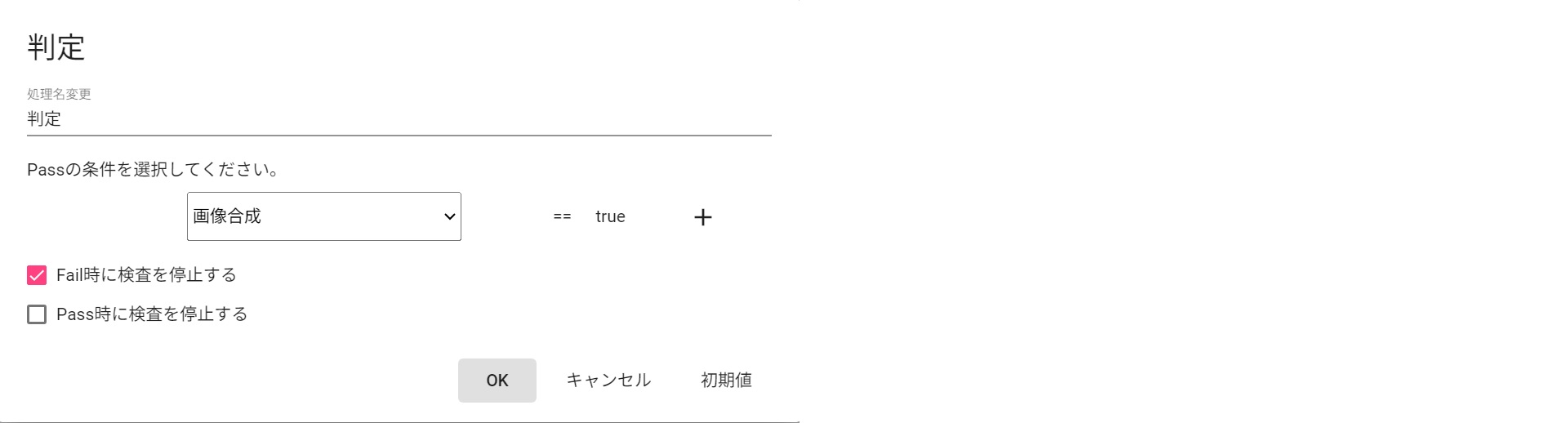

プロパティ画面
入出力仕様
| 部品名称 | 判定 | |
|---|---|---|
| 入力仕様 | 画像A | なし |
| 画像B | なし | |
| パラメータ |
|
|
| 出力仕様 | 画像 | なし |
| 機能一覧 | - | |
| プロパティ項目 | Passの条件 | 前方に配置されている部品が「ture」の場合にPass判定します
Pass条件は「＋」ボタンで追加、「－」ボタンで削除し、 AndまたはOr設定で複数指定が可能です |
| 検査停止の条件 | 「Fail時に検査を停止する」にチェック:Pass条件に一致しない場合、検査を停止します
「Pass時に検査を停止する」にチェック:Pass条件に一致する場合、検査を停止します どちらもチェックなし:検査停止しません |
|
